La détection des réseaux vise à géoréférencer les réseaux enterrés dans le but de cartographier le patrimoine des ouvrages souterrains.

Le décret DT/DICT N° 2011—1241 du 5 octobre, définit les règles de préparation des projets de travaux, dans le but de fournir aux exécutants de travaux des informations précises sur la localisation des réseaux et sur les précautions à prendre en cas de travaux dans leur voisinage immédiat.

ADPR répond aux besoins des collectivités et entreprise de travailler à proximité des réseaux enterrés en apportant une précision permettant une classification des réseaux en classe A.

L'efficacité de la détection réside dans la combinaison des techniques et matériels existant et le croisement des informations connues avec l'expérience des techniciens dans le domaine des réseaux enterrés.


Les trois phases de la détection :

- Détection suivi du marquage et ou du piquetage des réseaux détectés
- Levé topographiques et géoréférencement des réseaux
- Traitement et rendu des rapports
Compte rendu :

Toutes nos détections font l’objet d’un rapport, imprimé sur support papier, remis avec le plan
en format DWG et/ou PDF

Gaz - Assainissement - Energie - Telecom - Eau Potable

Techniques et moyens de détections

Il existe 2 techniques de détection :

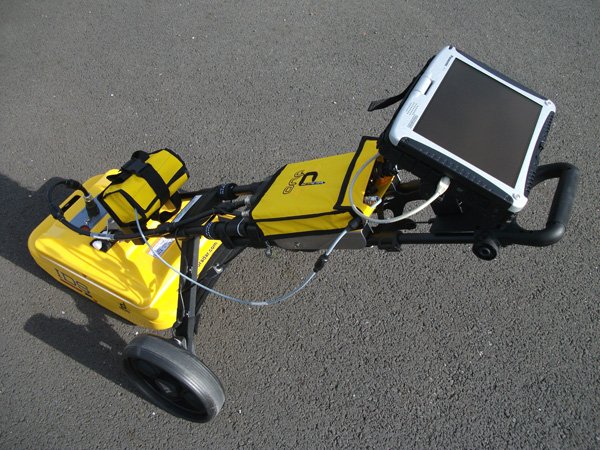

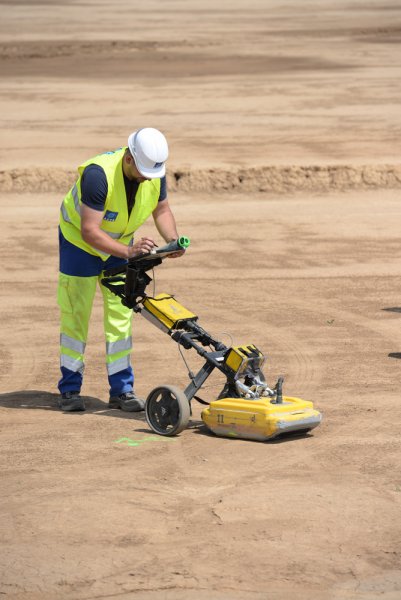

 1.Géomesure : Détection par radar géologique IDS Detector DUO

Un radar à pénétration de sol appelé aussi radar géologique ou géoradar, est un appareil géophysique utilisant le principe d'un radar que l'on pointe vers le sol pour en étudier la composition et la structure. Il s’agit d’un Radar avec deux antennes, capable de détecter un câble de petit diamètre en faible profondeur ainsi que des réseaux à des profondeurs plus élevés.

Caractéristique du Détecteur DUO :
- Détection en surface (canal 700 Mhz) et en profondeur (250 MHz)
- Affichage en temps réel des 2 canaux d’acquisition
- Interface GPS et station robotisée
- Autonomie : plus de 10h d’acquisition
- Positionnement : roue codeuse ou interface GPS
- logiciels de traitement comme GRED 3D CAD (Export vers AUTOCAD, vue 2D et 3D)

2. Radiodétection : Détection au RD8000 avec générateur de champ électromagnétique
 Les détecteurs de réseaux souterrains Radiodétection RD8000 ; RD7100 ; RD4000 permettent la détection de câbles et de canalisations enterrés. Ils permettent de détecter et de mesurer automatiquement la profondeur des réseaux.

Géoréférencement de réseaux

Le géoréférencement est le processus dans lequel on applique à une entité cartographique un emplacement spatial en lui donnant des coordonnées géographiques et en appliquant une transformation.

Les équipes de géomètres topographes effectue les levés en X,Y,Z des réseaux détectés.

Compte rendu :

Rendu des plans avec chaque réseau, son tracé, et la profondeur du réseau en chaque point.
Profil en long du réseau détecté.



Moyens :

- 3 postes de traitement des rapports

- Autocad et Covadis 2014

- Draftsight

- Station totale robotisée

- GPS

- 2 véhicules dédiés aux levés topographiques.
